Produktbeschreibung
Technische Parameter
Diskussion
RE: Dodatek pro jednodušší pochopení
Mironet - Rataj 25.03.2022, 09:39
Technische Parameter anzeigen
ASUS HYPER M.2 X16 mit einer zweiphasigen Stromversorgungslösung mit bis zu 14 W Leistung unterstützt die neuesten PCI-E NVMe-Laufwerke. Der große Kühlkörper und der aktive Lüfter reduzieren die Temperaturen von M.2 SSDs. Die kundenspezifische Serverplatine unterstützt bis zu vier PCIe 4.0/3.0 M.2-Laufwerke mit einer Bandbreite von bis zu 256 Gbit/s für eine reibungslose Datenübertragung.
Der Controller ist kompatibel mit AMD TRX40 / X570 PCIe 4.0 für NVMe RAID und unterstützt auch die Funktionen der Intel RAID-on-CPU-Plattform. Er kann auch mit anderen Motherboards verwendet werden, die PCIe-Bifurkation in den BIOS-Einstellungen verwenden.
Produktbeschreibung

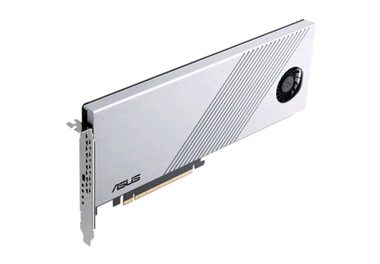

ASUS HYPER M.2 X16 GEN 4 KARTE
ASUS HYPER M.2 X16 mit einer zweiphasigen Stromversorgungslösung mit bis zu 14 W Leistung unterstützt die neuesten PCI-E NVMe-Laufwerke. Der große Kühlkörper und der aktive Lüfter reduzieren die Temperaturen von M.2 SSDs. Die kundenspezifische Serverplatine unterstützt bis zu vier PCIe 4.0/3.0 M.2-Laufwerke mit einer Bandbreite von bis zu 256 Gbit/s für eine reibungslose Datenübertragung.
Der Controller ist kompatibel mit AMD TRX40 / X570 PCIe 4.0 für NVMe RAID und unterstützt auch die Funktionen der Intel RAID-on-CPU-Plattform. Er kann auch mit anderen Motherboards verwendet werden, die PCIe-Bifurkation in den BIOS-Einstellungen verwenden.
Spezifikationen:
Schnittstelle
PCIe 4.0/3.0 x16-Schnittstelle, kompatibel mit PCIe x16- und x8-Steckplätzen, unterstützt Datenübertragungsraten von bis zu 256 Gbit/s.
Externe Anschlüsse
4x M.2-Steckplätze (M-Key), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0/3.0)
- Unterstützt nur PCIe M.2 Speichergeräte.
Merkmale
AMD TRX40 / X570 Motherboard-Modelle mit PCIe 4.0-Unterstützung
Unterstützt PCIe 3.0-Bandbreite für andere RAID auf CPU-Modellen.
Abmessungen
27x12,2x1,5cm
Technische Parameter
| Marke | |
| Marke | Asus |
| Controller | |
| Typ | PCI-Express |
| Funktion | |
| Hot-Swap | NEIN |
| Hot Plug | NEIN |
| Funktionen | |
| RAID-Option | NEIN |
| Funktion | |
| RAID-Typ | NEIN |
| Schnittstelle | |
| USB 2.0 | 0 |
| USB 3.0 | 0 |
| eSATA | 0 |
| FireWire | 0 |
| IDE* | 0 |
| PCMCIA | NEIN |
| SAS | 0 |
| SATA | 0 |
| Seriell (RS-232) | 0 |
| Kabelgebundene Schnittstelle | |
| LAN (RJ-45) | NEIN |
| Warenzustand | |
| Warenzustand | Einfach neu |
Technische Parameter
| Marke | |
| Marke | Asus |
| Controller | |
| Typ | PCI-Express |
| Funktion | |
| Hot-Swap | NEIN |
| Hot Plug | NEIN |
| Funktionen | |
| RAID-Option | NEIN |
| Funktion | |
| RAID-Typ | NEIN |
| Schnittstelle | |
| USB 2.0 | 0 |
| USB 3.0 | 0 |
| eSATA | 0 |
| FireWire | 0 |
| IDE* | 0 |
| PCMCIA | NEIN |
| SAS | 0 |
| SATA | 0 |
| Seriell (RS-232) | 0 |
| Kabelgebundene Schnittstelle | |
| LAN (RJ-45) | NEIN |
| Warenzustand | |
| Warenzustand | Einfach neu |
Jaká je alternativa pro desky x570
Martin Duraj 24.03.2022, 20:03
Martin Duraj 24.03.2022, 20:03
Dobrý den, existuje adapter pro pcie 4.0 x4 na 2 nvme? Mám desku asrock x570 steel legend.Skoro cele pc od vás a spokojenej. Pokud chci kartu plně využít musí být v horním slotu.
Bohužel steel legend spíš 570 chipset má spodní fyzický x16 slot jen 4 fyzické linky takže bifurkace nepomuže.S kartou mám další plány po upgradu az sednou ceny takže jí nevrátim :D
Do pcie 3.0 jsou do x4 slutu adaptery pro 1x m+1x b key tedy nvme a sata , do x8 slotu pro 4 nvme za cca 4 tisice protoze kontroler ale 4.0 x4 na 2 nvme nikde nejde najít ani s ani bez kontroleru i když rychlostí rozhodně 8 giga jenosmerně stačí na dva velmi dobré disky střední třídy.
Je to jen tím že pcie 4.0 je tu krátce nebo výrobci myslí jen na servery a nadšence typu LTT
Mohlo by to pomoci i jiným co nemají na nej generaci desek kde m.2 disk na desce bude 5 krát
Zkoušim povrchově hledat i v mining věcech ale spliter co by rozhodil 4 linky na každou čtvrtou ve fyzicky x16 slotu jsem nenašel.
Pro jednoduché shrnutí : Na téhle kartě není řadič takže na x570 ve druhem slotu uvidíte jen disk v pozici 1 a já hledám jak ten slot lépe využít.
Moc děkuju za odpovědi všech nerdů.
Dodatek pro jednodušší pochopení
Martin Duraj 24.03.2022, 20:23
Martin Duraj 24.03.2022, 20:23
hledám tohle ale pro 2 nvme ne nvme a sata
https://www.mironet.cz/conceptronic-emrick04b-pci-express-2x-m2-sata-ssd-2280-m-key-b-key-bm-key+dp488999/
nebo tohle ale z x4 na x16 ne y x8 na x16
https://www.mironet.cz/delock-pci-express-extension-risercard-x8-na-1x-pcie-x16+dp120480/
abych za a využil slot na desce naplno nebo za b plně využil ASUS HYPER s levnými nebo velkokapacitními ale pomalejšími disky
RE: Dodatek pro jednodušší pochopeníMironet - Rataj 25.03.2022, 09:39
Dobrý den,
je mi líto, ale bohužel nám žádný takový produkt není zatím znám. Co se týká chipsetu X570 obecně, vždy budete mít druhý a jakýkoliv další slot zapojený v délce max x8 nebo x4 (jak již píšete). Je to bohužel omezení dané touto architekturou. Nicméně Ryzen a X570 dohromady umí linek 24 (4 napřímo k prvnímu M.2 slotu a 16+4 linky pro první PCI-E x16 slot a chipset samotný). Tudíž případně NVMe RAID lze vytvořit i na samotné základní desce a využijete dostupné linky na maximum.
je mi líto, ale bohužel nám žádný takový produkt není zatím znám. Co se týká chipsetu X570 obecně, vždy budete mít druhý a jakýkoliv další slot zapojený v délce max x8 nebo x4 (jak již píšete). Je to bohužel omezení dané touto architekturou. Nicméně Ryzen a X570 dohromady umí linek 24 (4 napřímo k prvnímu M.2 slotu a 16+4 linky pro první PCI-E x16 slot a chipset samotný). Tudíž případně NVMe RAID lze vytvořit i na samotné základní desce a využijete dostupné linky na maximum.
