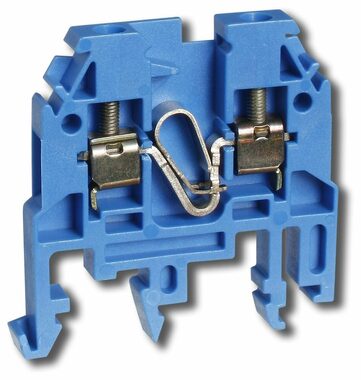

Klemme der Solarmi-Serie RSA 2,5 A auf DIN-Schiene blau

Produktbeschreibung

Solarmi RSA 2,5 A DIN-Schienenklemme blau

DieKlemmen der SerieRSA sind für alle Bereiche der Elektroindustrie zum Anschluss von Klein- und Niederspannungsstromkreisen mit Kupfer- oder Aluminiumleiternbestimmt. Die Klemmen können mit durchgehenden Bändern, Markierungsprofilen oder Kappen mit Warnsymbolen gekennzeichnet werden.
Für die allgemeine Verbindung, die Polarität oder die Stromverteilung sind verschiedene Arten von Steckbrücken erhältlich. Für die einfache Spannungskontrolle bis hin zu verschiedenen Prüfungen (z.B. Durchgang, Dielektrizität, etc.) stehen Messbuchsen zur Verfügung. Die Klemmen können gemäßCSN 33 2000-5-51 ed. 3 in einer Umgebung mit äußeren Einflüssen AB 7, AF 2 eingesetzt werden.
Die Klemmen der Serien RSA 2,5 A bis RSA 35 A sind klimatechnisch für eine Umgebungstemperatur von -40 bis +105 °C geprüft. Die Klemmen haben generell die SchutzartIP 20 (RSA 35 A und RSA 70 A haben IP 10).

• Anschließbarer Querschnitt feindrähtiger Litzen ohne Crimpanschluss - 0,2 bis 2,5 ^mm2
• Anschlussfähiger Querschnitt von Einzeldrähten - 0,2 bis 2,5 ^mm2
• Anschließbarer Querschnitt eines mehrdrähtigen Leiters - 0,5 bis 2,5 ^mm2
• Montageart - DIN-Schiene 35 mm (TH 15, TH 35, G 32)
• Brennbarkeitsklasse des Isolationsmaterials nach UL 94: V0 (flammhemmender Kunststoff - halogenfrei)
• Normen: EN 60947-1 und 60947-7-1

Für alle Typen wird eine wärmebehandelte, galvanisch beschichtete Stahlschelle verwendet, um starre oder flexible Kupfer- oder Aluminiumleiter zuverlässig zu klemmen (bei Verwendung von Aluminiumleitern in den Schellen ist die technische Information TNI 37 0606 zu beachten). Flexible Leiter brauchen nicht mit einer Muffe abgeschlossen zu werden.

GRUNDSPEZIFIKATIONEN

• Nennquerschnitt: 2,5^mm2
• Bemessungsstrom: 24 A (22 A im Falle eines aufgesetzten Verbindungsstegs)
• Bemessungsisolationsspannung: 1000 V
• Kurzzeitstrombelastbarkeit:300 A
• Elektrische Anschlussart: Gewindeanschluss
• Schutzart: IP20
• Abmessungen: 41,5 x 40,5 x 5 mm
• Betriebstemperatur: -40 bis +105 °C
• Werkstoff: Kunststoff, PA 6 (V0)
• Farbe: blau
