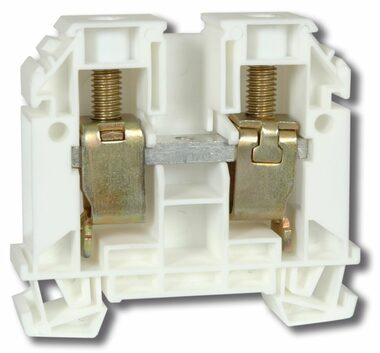

Klemme der Solarmi-Serie RSA 35 A auf DIN-Schiene

Produktbeschreibung

Solarklemme in Serie RSA 35 A auf DIN-Schiene

Für allgemeine Verbindungszwecke, Polarität oder Stromverteilung sind verschiedene Arten von Steckbrücken erhältlich. Für einfache Spannungskontrollen zu verschiedenen Kontrollen (z.B. Kontinuität, Dielektrizität, usw.) sind Messbuchsen erhältlich. Die Klemmen können gemäßCSN 33 2000-5-51 ed. 3 in einer Umgebung mit äußeren Einflüssen AB 7, AF 2 eingesetzt werden.
Die Klemmen der Serien RSA 2,5 A bis RSA 35 A sind klimatechnisch für eine Umgebungstemperatur von -40 bis +105 °C geprüft. Die Klemmen haben generell die SchutzartIP 20 (RSA 35 A und RSA 70 A haben IP 10).

• Anschlussfähiger Querschnitt feindrähtiger Leiter ohne Crimpanschluss - 4 bis 35 ^mm2
• Anschlussfähiger Querschnitt von Einzeldrähten - 2,5 bis 35 ^mm2
• Anschließbarer Querschnitt eines mehrdrähtigen Leiters - 4 bis 50 ^mm2
• Montageart - DIN-Schiene 35 mm (TH 35)
• Brennbarkeitsklasse des Isolationsmaterials nach UL 94: V0 (flammhemmender Kunststoff - halogenfrei)
• Normen: EN 60947-1 und 60947-7-1

Für alle Typen wird eine wärmebehandelte, galvanisch beschichtete Stahlklemme verwendet, die starre oder flexible Kupfer- oder Aluminiumleiter zuverlässig klemmt (bei Verwendung von Aluminiumleitern in den Klemmen ist die technische Information TNI 37 0606 zu beachten). Flexible Leiter brauchen nicht mit einer Muffe abgeschlossen zu werden.

GRUNDLEGENDE SPEZIFIKATIONEN

• Nennquerschnitt: 35^mm2
• Bemessungsstrom: 125 A
• Bemessungsisolationsspannung: 1000 V
• Kurzzeitstrombelastbarkeit:4200 A
• Elektrische Anschlussart: Gewindeanschluss
• Schutzart: IP10
• Abmessungen: 65 x 58,9 x 16,5 mm
• Betriebstemperatur: -40 bis +105 °C
• Werkstoff: Kunststoff, PA 6 (V0)
• Farbe: weiß

Technische Parameter
