Solarmi-Sicherungsschalter für Photovoltaik

Produktbeschreibung

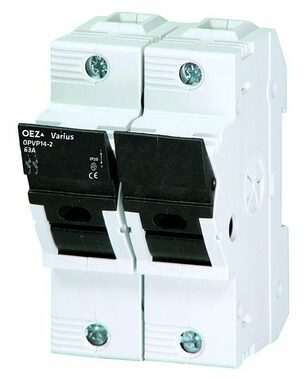

Solarmi-Sicherungstrennschalter für Photovoltaik

Sicherungstrennschalter und Sicherungshalter, der für zwei zylindrische Sicherungen (Halbleiterschutz) der Größe14 x 51 mm Typ PV514 und für zwei LeistungssicherungseinsätzePV14 bis 63 A (gG, aM) ausgelegt ist.

Dieser Sicherungstrenner ist besondersfür Photovoltaik-Anwendungen und -Anlagen geeignet. Zweipolige Ausführung für den positiven und negativen Zweig von Photovoltaikanlagen. Der Trennschalter ermöglicht die Trennung der Gleichstromversorgung von den PV-Paneelen auch unter Last, da er eine Löschkammer für eventuelle Lichtbögen enthält. Die Kammer des Leistungsschalters enthält die Lichtbogenkammer. Sie ermöglicht die sichere Abschaltung von Nennströmen und Überströmen. Sie erfüllt die Bedingungen für eine sichere Abschaltung. Gleichzeitig dient sie als Schutz gegen Überlast (Überstrom, Kurzschluss) des positiven und negativen Gleichstromzweigs.

• Die Trennschalter sind für zylindrische Sicherungseinsätze (Schmelzsicherungen) ausgelegt.
• Sie ermöglichen die sichere Abschaltung von Nennströmen und Überströmen. Sie erfüllen die Bedingungen für eine sichere Abschaltung.
• Gegensätzliche Anschlüsse sind zulässig und beeinträchtigen weder die technischen Parameter noch die Sicherheit des Bedieners.
• Der Zustand der Sicherungseinsätze kann auch durch die elektronische MD-M3-Signalisierung angezeigt werden.
• Der Anschluss mittels Verbindungsschienen ist möglich.
• Für OPVP10 und OPVP14 können Adapter für 60 mm Sammelschienenabstand GA-xxx verwendet werden.
• Die OPVP14-Sicherungstrenner sind im geschlossenen Zustand plombierbar.
• Die Geräte sind modular und für einen 45 mm Ausschnitt in der Schalttafel ausgelegt.
• Montage auf einer U-Schiene Typ TH35 nach EN 60715 oder auf einer Platte (Stahlschiene empfohlen).

GRUNDLEGENDE SPEZIFIKATIONEN

• Anzahl der Pole: 2
• Bemessungsbetriebsstrom_Ie: 63 A
• Bemessungsbetriebsspannung _Ue: AC 690 V / DC 440 V
• Bemessungsisolationsspannung _Ui: AC 800 V
• Größe des Sicherungseinsatzes: 14 x 51 mm
• Kenndaten des Sicherungseinsatzes: gG, aM, gR, aR
• Üblicherweise geschalteter Neutralleiter: nein
• Gebrauchskategorie bei AC 400 V: AC-21B
• Gebrauchskategorie DC 250 V: DC-21B
• Gewicht: 202 g
