Solarmi-Überspannungsableiter 275Vdc

Produktbeschreibung

Solarmi Überspannungsableiter

Überspannungsableiter fürden Schutz von Photovoltaikanlagen. Durch die Nenneingangsspannungvon 220 V und die max. Spannung von 275 V ist erfür den Einsatz mit Solarreglern und GridFree GF-SUN Wechselrichtern geeignet. Max. Betriebsstrom 50 A (Sicherungen Typ gL/gG).
Der Überspannungsableiter verfügt über einen thermischen Abtrenner - Varistoren mit Thermosicherung, optische Fehleranzeige und Fernanzeige des Ableiterzustandes. Der Ableiter wird auf einer DIN-Schiene montiert und hat einen modularen Aufbau - Basisteil und austauschbare Module. Das Austauschmodul ermöglicht einen einfachen und schnellen Austausch des beschädigten Teils.

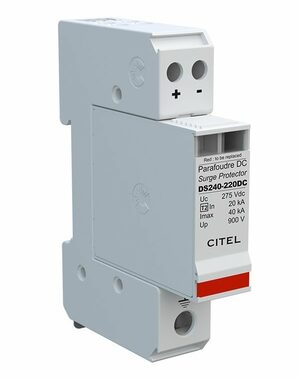

Der Überspannungsableiter DS240S-220DC ist für den Schutz kleiner und mittelgroßer Photovoltaik-Inselkraftwerke mit einer maximalen Eingangsspannung von 275 V ausgelegt. Er dient als Hauptschutz des Systems gegen Überspannungsspitzen, die z. B. durch Blitzeinschläge verursacht werden. Er wird auf der Leitung von den Solarmodulen vor dem Eintritt in den Regler oder Wechselrichter installiert. Er ist mit diesen Geräten parallel zur Erde verbunden.

Der Überspannungsschutz leitet das Überspannungspotenzial über die Erdungsklemme zur Erde und schützt so andere Geräte im System.

Merkmale:

• Kompakter 2-poliger Überspannungsableiter Typ 2.
• Ableitfähigkeit pro Pol bis zu: In = 20 kA; Imax = 40 kA
• Sichere Abtrennvorrichtung
• Schutz gegen Quer- und Längsüberspannungen
• Kleinster Typ-2-Ableiter auf dem Markt
• Nur 18 mm breit (spart Platz im Schaltschrank)
• Modularer Aufbau (Basisteil und Austauschmodul)
• Statusfernanzeige als Standard
• Entspricht IEC 61643-11, IEC 61643-1, EN 61643-11, UL1449 ed.4
• Sicherungen Typ gL/gG - 50 A

GRUNDLEGENDE SPEZIFIKATIONEN

• Nennspannung (Un):220 V
• Max. zulässige Betriebsspannung (Uc):275 V
• Max. Betriebsstrom: 50 A
• Schutzart:IP20
• Betriebstemperatur:-40 bis +85 °C
