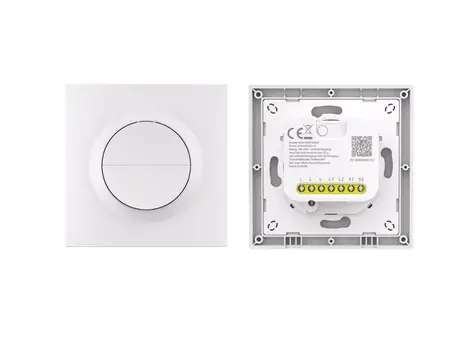

Der SONOFF MINI-ZB2GS-L-E Orb-ZBW2L ist ein moderner, wandmontierter 2-Kanal-Smart-Schalter zur Steuerung von zwei separaten Beleuchtungskreisen in einem Smart Home. Das Gerät verwendet das Zigbee 3.0-Kommunikationsprotokoll und ist in erster Linie für Installationen gedacht, bei denen ein Nullleiter in der Anschlussdose nicht verfügbar ist. Dies macht ihn zu einer idealen Lösung für die Nachrüstung älterer Verkabelungssysteme, ohne dass Eingriffe in die Verkabelung oder das Verlegen eines zusätzlichen Kabels erforderlich sind.
Der Schalter wird in eine Standard-Eurodose eingebaut und behält die klassische manuelle Steuerung des Lichts an der Wand bei. Gleichzeitig ermöglicht er die Fernsteuerung, Automatisierung und Integration in ein Smart-Home-System über ein Zigbee-Gateway.
Die wichtigsten Vorteile des Geräts
- Zwei unabhängige Schaltkanäle zur Steuerung von zwei Lichtkreisen
- Installation ohne Nullleiter N
- Zigbee 3.0-Kommunikation für einen stabilen Betrieb in einem Smart Home
- Unterstützung von Automatisierungen, Szenen und Zeitplänen
- Mindestlast von nur 3 W ohne Bypass-Modul
- Beibehaltung der klassischen Wandschaltersteuerung
Zwei unabhängige Kanäle zur separaten Lichtsteuerung
Das Gerät verfügt über zwei separate Ausgänge mit den Bezeichnungen L1 und L2. Jeder Kanal kann einen eigenen Lichtkreis steuern, so dass zwei Leuchten oder zwei Beleuchtungsabschnitte von einem Installationspunkt aus gesteuert werden können.
Die maximale Belastung pro Kanal beträgt 8 A bei ohmscher Last. Dieser Wert bedeutet, dass ein einzelner Ausgang eine elektrische Leistung von bis zu ca. 1 840 W bei 230 V schalten kann. Die maximale Gesamtlast des Geräts beträgt 12 A, was etwa 2 640 W bei 220-240 V entspricht.
In der Praxis lassen sich damit z. B. die Haupt-Deckenleuchte und die Zusatzbeleuchtung in einem Raum oder zwei getrennte Lichtzonen in einem Flur oder Wohnbereich separat schalten.
Betrieb ohne Nullleiter
Ein großer Vorteil dieses Modells ist die Möglichkeit des Betriebs ohne den Anschluss des Nullleiters N. In vielen älteren Verkabelungssystemen werden nur der Phasendraht und der Draht zur Leuchte in die Anschlussdose geführt.
Der Orb-ZBW2L ist so konzipiert, dass er nur vom Phasenkabel gespeist wird und gleichzeitig ein stabiles Schalten der angeschlossenen Lampen ermöglicht. Die minimale Last beträgt nur 3 W, was bedeutet, dass das Gerät auch sehr energiesparende LED-Lampen problemlos steuern kann, ohne dass ein externes Anti-Flacker-Modul erforderlich ist.
Zigbee 3.0 für stabile Kommunikation
Das Gerät kommuniziert über das Funkprotokoll Zigbee 3.0 im 2,4-GHz-Band. Zigbee ist ein Standard, der für Smart Homes und IoT-Geräte entwickelt wurde und eine geringe Kommunikationslatenz und hohe Zuverlässigkeit bietet.
Der Schalter wird mit einem kompatiblen Zigbee-Gateway oder -Koordinator verbunden, z. B. einer Sonoff Zigbee Bridge, einem Zigbee USB-Dongle oder einem Home Assistant-System. Dadurch kann das Gerät in Automatisierungsszenen integriert und über eine mobile App oder Sprachassistenten gesteuert werden.
Externe Steuerung über die Eingänge S1 und S2
Um die klassische Wandsteuerung beizubehalten, stehen S1- und S2-Eingänge für den Anschluss externer Wandschalter zur Verfügung. Jeder Eingang entspricht einem Ausgangskanal.
So kann der Nutzer die Beleuchtung mit einem herkömmlichen Schalter steuern, während das Smart-Home-System die Fernsteuerung oder Automatisierung nach verschiedenen Ereignissen ermöglicht.
Detach-Relais-Modus für intelligente Glühbirnen
Das Gerät unterstützt die Detach-Relay-Funktion, die den Zustand des mechanischen Schalters vom Zustand des Relaisausgangs trennt. In der Praxis bedeutet dies, dass die Betätigung des Wandschalters nur als Automatisierungs- oder Szenenauslöser dienen kann, ohne die Stromversorgung des angeschlossenen Geräts zu unterbrechen.
Diese Funktion ist z. B. wichtig, wenn intelligente Glühbirnen verwendet werden, die ständig mit Strom versorgt werden müssen, um mit dem Smart Home zu kommunizieren.
Zigbee Binding für den lokalen Anschluss von Geräten
Der Switch unterstützt die Zigbee Binding-Technologie, mit der Zigbee-Geräte direkt miteinander verbunden werden können, ohne dass die Kommunikation über einen zentralen Server oder eine Cloud erfolgen muss.
Das bedeutet, dass z. B. ein drahtloser Zigbee-Taster direkt eine an diesen Schalter angeschlossene Leuchte steuern kann. Der Vorteil ist die sehr schnelle Reaktionszeit des Geräts und die Aufrechterhaltung der Funktionalität, selbst wenn die Internetverbindung unterbrochen ist.
Zeitschaltuhren und Automatisierungsfunktionen
Innerhalb des Smart-Home-Systems können Zeitpläne, zeitversetzte Aktionen oder automatische Reaktionen auf Ereignisse eingerichtet werden. So kann z. B. die Beleuchtung so eingestellt werden, dass sie sich automatisch einschaltet, wenn eine Bewegung erkannt wird, sich nach einer bestimmten Zeit ausschaltet oder Szenen für verschiedene Situationen im Laufe des Tages erstellt werden.
Das Gerät unterstützt auch den Einschaltstatus, der das Verhalten des Schalters bei Wiederherstellung der Stromversorgung bestimmt. Der Benutzer kann wählen, ob er den Schalter automatisch einschalten, ausschalten oder den letzten Zustand vor einem Stromausfall beibehalten möchte.
Technische Parameter und Gerätedesign
Das Gerät arbeitet mit 100 bis 240 VAC mit einer Frequenz von 50 oder 60 Hz, was einer haushaltsüblichen Verdrahtung entspricht.
Die Abmessungen des Schalters sind 86 × 86 × 33,7 mm und das Gewicht beträgt etwa 96,5 g. Diese Abmessungen entsprechen Standard-Wandschaltern und ermöglichen den Einbau in übliche Verteilerdosen.
Der Schalter ist mit dem Mikrocontroller EFR32MG22 ausgestattet, der für die Kommunikation in Zigbee-Netzen optimiert ist und einen stabilen drahtlosen Betrieb gewährleistet.
Das Gehäuse des Geräts besteht aus robustem PC-Kunststoff, der thermisch stabil ist und sich für den langfristigen Einsatz in Leitungsnetzen eignet.
Betriebsbedingungen und Sicherheit
Das Gerät ist für den Einsatz in Innenräumen bei einer Betriebstemperatur von -10 °C bis +40 °C und einer relativen Luftfeuchtigkeit von 5 bis 95 Prozent ohne Kondensation ausgelegt.
Der empfohlene Leitertyp für die Installation sind Kupferleiter von 16 bis 14 AWG, was den Leitern entspricht, die in der üblichen Haushaltsverkabelung verwendet werden.
Der SONOFF MINI-ZB2GS-L-E Orb-ZBW2L ist eine praktische Lösung für die Aufrüstung von Beleuchtungsstromkreisen in einem Smart Home, insbesondere bei Installationen ohne Neutralleiter. Mit der Zweikanalsteuerung, der Zigbee-Kommunikation und den Automatisierungsoptionen ist es einfach, eine intelligente Beleuchtungssteuerung in bestehende Verkabelungssysteme einzubauen, ohne komplexe bauliche Veränderungen vornehmen zu müssen.
