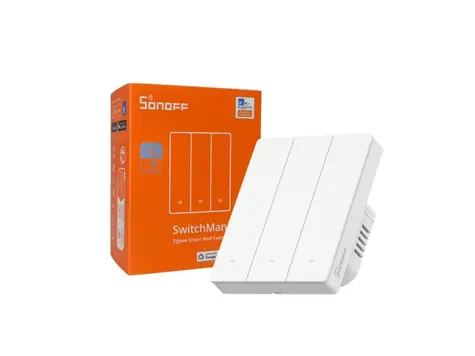

Sonoff ZBM5 SwitchMan Zigbee Smart-Wandschalter

Produktbeschreibung

SONOFF ZBM5 SwitchMan Zigbee intelligenter Wandschalter

Der SONOFF ZBM5-3C-80W SwitchMan ist ein intelligenter Drei-Kanal-Wandschalter mit Zigbee 3.0-Unterstützung, der für die Steuerung von Beleuchtung oder anderen elektrischen Geräten entwickelt wurde. Das modulare 80-mm-Design ist für den Einbau in SONOFF M5-Rahmen (80/86/120 mm) konzipiert, wobei mehrere Module nebeneinander kombiniert werden können.

Es unterstützt sowohl Nullleiter- (L+N) als auch Nicht-Nullleiter-Verdrahtung ("no N") und ist sowohl für moderne als auch für ältere Elektroinstallationen geeignet.

Wichtigste Merkmale

- Zigbee 3.0-Protokoll
- 3-Kanal-Design (3 Tasten)
- 80 mm modulares Format (M5-Rahmeninstallation)
- Unterstützung für L+N- und Nicht-N-Verkabelung
- Maximale Belastung 10 A
- Zigbee-Router-Modus (wenn mit N verbunden)
- Abtrennungsrelaisfunktion (erfordert N)
- OTA-Firmware-Update
- Manuelle und Fernsteuerung

Leistung und Last

- Max. ohmsche Last: 10 A
- LED/CFL:
- Bis zu 400 W bei 240 V
- Bis zu 200 W bei 100 V
- Mindestlast ohne N: 3 W

Jeder der drei Kanäle kann unabhängig gesteuert werden - ideal für die Steuerung von drei Lichtkreisen oder einer Kombination aus Leuchten und anderen Geräten.

Erweiterte Funktionen

Abtrennbarer Relaismodus (wenn mit N verbunden)

Trennt das physikalische Relais von den Drucktasten. Ein Tastendruck kann eine Szene oder eine Automatisierung auslösen, ohne die Stromzufuhr zu unterbrechen - z. B. für intelligente Glühbirnen geeignet.

Router-Modus

Wenn das Gerät mit einem Nullkabel verkabelt ist, fungiert es als Zigbee-Router und hilft bei der Erweiterung und Stabilisierung des Zigbee-Mesh-Netzwerks.

Manuelle Steuerung

Kurzes Drücken - um den Kanal ein-/auszuschalten
Langes Drücken (~5 Sek.) - Pairing-Modus / Zurücksetzen

Technische Parameter

Modell: ZBM5-3C-80W
Protokoll: Zigbee 3.0
MCU: EFR32MG22
Spannung: 100-240 V AC, 50/60 Hz
Max. Stromstärke: 10 A
Min. Last (ohne N): 3 W
Abmessungen: 86 × 71 × 40,3 mm
Gewicht: ca. 150 g
Werkstoff: PC + CRS
Betriebstemperatur: -10 °C bis +40 °C
Luftfeuchtigkeit: 5-95 % RH (nicht kondensierend)
Zertifizierung: CE, RoHS, FCC

Installation (kurzes Verfahren)

1. Schalten Sie die Stromzufuhr aus.

2. Schließen Sie L+N (empfohlen) oder nur L (ohne N) an.

3. Schalten Sie das Gerät ein - das Gerät geht in den Pairing-Modus (~180 s).

4. Fügen Sie das Gerät zu:
   - eWeLink (über SONOFF Zigbee-Gateway)
   - Zigbee2MQTT
   - ZHA (Hausassistent)

5. Richten Sie nach Bedarf Zeitpläne, Automatisierungen oder Szenen ein.

Um den Verbindungsmodus zu ändern, führen Sie einen Werksreset durch (Taste >5 Sek. gedrückt halten) und koppeln Sie das Gerät erneut.

Kompatibilität

- SONOFF Zigbee-Gateway (z. B. ZB Bridge, NSPanel Pro)
- Heimassistent (ZHA / Zigbee2MQTT)
- Amazon Alexa (über Gateway)
- Google Assistant (über Gateway)
- SmartThings

Der SONOFF ZBM5-3C-80W ist eine geeignete Lösung für Benutzer, die einen dreikanaligen Zigbee-Schalter mit modularem Design, kabelloser Konnektivität und Unterstützung für die erweiterte Integration in Home Assistant oder andere Smart Home-Systeme suchen.
