Victron Sicherungseinheit Lynx Distributor

Produktbeschreibung

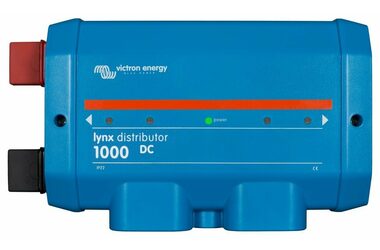

Victron Lynx Verteiler-Sicherungseinheit

ModulareSicherungseinheit für vier Sicherungen. Es überwacht die einzelnen Sicherungen und eine LED-Anzeige auf der Vorderseite zeigt deren Status an.

Das Lynx Distributor Modul enthält eine positive und negative Stromschiene und ermöglicht denAnschluss von 4 einzelnen Stromkreisen, Lasten oder Gruppen von DC-Geräten.Jeder DC-Stromkreis ist durch eine eigene Sicherung geschützt. Für jede Sicherung gibt es eine optionale LED-Funktion, die anzeigt, ob die Sicherung durchgebrannt ist. Wenn Sie die LED-Anzeige einer unterbrochenen Sicherung nutzen möchten, ist eine Verbindung zum Lynx Shunt erforderlich. Der Lynx Shunt liefert die Versorgungsspannung für den Lynx Verteiler für die interne Elektronik.

EinKabel mit RJ-11- oder RJ-10-Steckern wird verwendet, um den Lynx Shunt mit dem Lynx Verteiler zu verbinden.Dieses Kabel wird mit dem Verteiler im Karton geliefert. Der Lynx Shunt verfügt über zwei Anschlüsse, von denen einer verwendet werden kann. Wenn alles in Ordnung ist, leuchtet nur die zentrale grüne LED. Wenn eine Sicherung defekt ist oder fehlt, leuchten die zentrale LED und die LED der defekten Sicherung rot. Wenn Sie nicht alle Anschlussklemmen verwenden, müssen Sie diese mit Sicherungen oder Steckbrücken versehen, um die roten LEDs auszuschalten.

Sicherungen sind nicht im Lieferumfang enthalten, und der Lynx Verteiler unterstützt keine direkte Kommunikation mit GX-Geräten, die das VE.Can Protokoll verwenden.

GRUNDLEGENDE SPEZIFIKATIONEN

Spannungsbereich: DC 9-60 V
Unterstützte Systemspannung: 12, 24 oder 48 V
Verpolungsschutz: ja (RJ-10 Kabelanschluss ist nicht geschützt)
Nennstrom: 1000 A
Anschluss: M8 Kontakte (Bus und Sicherung), 8 x 30 mm Bus (verzinntes Kupfer)
Strom und Daten: über RJ-10-Kabel (im Lieferumfang enthalten), Lynx Shunt VE.Can oder Lynx Smart BMS (Daten und Strom nur über BMS)
Schutzart: IP22, ABS-Kunststoffgehäuse
Abmessungen: 290 x 170 x 80 mm
Gewicht: 2,2 kg
Betriebstemperatur: -40 bis +60 °C

Ausführliches Online-Handbuch mit Beschreibung aller Funktionen:
Englische Version
Tschechische Version (translate.google translate)

Technische Parameter
